こんにちは、上海 HOYO Industries Co., Ltd の創設者、Silas Huang です。金属コイルの切断--生産ライン業界で 20 年以上の経験を持ち、当社は金属コイルの切断--ラインの中国有数の専門メーカーの 1 つに成長しました。現在、当社は世界中の顧客に完全な金属切断および加工ライン ソリューションを提供することに重点を置いています。
コイルレベリングマシンは生産ラインの中核装置として重要な役割を果たしており、その性能は最終製品の品質に直接影響します。ここでは、その動作原理と調整のための主要なパラメータについて簡単に説明します。
レベリングマシンの主な機能は何ですか?
コイルを-長さ-に切断する場合、レベリング マシンの主な機能は、金属コイルを平らにして内部応力を完全に解放することです。適切なレベリングが行われていないと、レーザー切断、パンチング、溶接などの下流プロセス中に内部応力が再分布する可能性があり、これによりシートにエッジ波、歪み、または反りが発生し、最終的には完成部品の寸法偏差につながる可能性があります。
ローラーレベリングマシンの中心的な動作原理
1. 複数のローラーによる繰り返し曲げ
金属コイルは、上下交互に配置された一連のレベリングローラーを通過します。シートが各ローラー対を通過するにつれて、繰り返し反対方向に曲げられます。曲がりの大きさは入口側から出口側に向かって徐々に減少し、徐々に減衰する正弦波に似たパターンを形成します。
2. 漸進的な降伏
十分な曲げモーメントがかかると、金属の外層が最初に降伏強度を超えて塑性変形ゾーンに入りますが、内層は弾性範囲内に留まります。
3. 中立状態への弾性回復
シートが最後のローラーを出るとき、非常に薄い弾性層だけがスプリングバック能力を持って残ります。塑性変形した領域は反発しなくなりました。その結果、シート全体の残留応力が効果的に再配分されて平準化され、シート全体の形状が平坦になります。
コイルレベリングマシンのキー調整可能なパラメータ
低減（ロール貫通力）
圧下設定は、材料の厚さと降伏強度に基づいて決定されます。通常、入口ローラーは大きな波を除去するためにより大きな減速を適用しますが、後続のローラーは細かいレベリングのために徐々に減速を減らします。減少量が少なすぎるとレベリング効果が不十分となり、減少量が少なすぎるとレベリング効果が不十分となる。大きすぎるとロールマークや二次波打ちの原因となります。
ロールピッチ (ロール間隔)
ローラー間の間隔は材料の厚さと一致する必要があります。ロール間隔を小さくすると、曲げ半径が小さくなり、機械の微細なうねりを修正する能力が向上します。したがって、ロールピッチを調整することは、波の欠陥を解決するための重要な方法です。
張力制御
アンコイラーとリコイラーの間の張力は安定し、適切なバランスを保つ必要があります。例えば、アンコイラーの単位張力は約 25 MPa と計算でき、調整範囲は±15% 以内に制御されます。安定したテンションで加工時のシートのズレや変形を防ぎます。
動作速度
厚いプレートはより低い速度でより高いトルクを必要としますが、より薄い材料はより高速で動作できます。動作速度は、張力やロール低減などの他のパラメータと調整する必要があります。
温度管理
プレート形状の欠陥を避けるために、機械に入る前のスチールコイルの温度は 40 度未満、最高 70 度を超えないよう制御する必要があります。
運用保守ガイドライン
読み込み前の検査-
材料をラインに供給する前に、シート表面を検査して、レベリング ローラーを損傷する可能性のある粘着テープ、梱包ストラップ、その他の破片などの異物がないことを確認してください。
ロール表面状態
ワークロールには、圧痕、傷、材料の蓄積などの欠陥があってはなりません。上下ワークロールの径差は0.02mm以内としてください。ロール表面を定期的に清掃し、適切な潤滑剤を塗布して、シートに圧力マークを引き起こす可能性のある破片の蓄積を防ぎます。
定期点検・交換
隙間ゲージを使用して、ロールギャップの一貫性を定期的にチェックします。 1 つのロールの摩耗が 0.05 mm を超える場合は、直ちに交換または再調整する必要があります。生産スケジュールが変更されると（たとえば、幅の狭いストリップから幅の広い材料への切り替えなど）、それに応じてワークロールも交換する必要があります。
シャットダウンメンテナンス
機械を 8 時間以上停止する場合は、ローラーに一定の圧力がかかったままにならないように、上部ロール アセンブリを持ち上げる必要があります。時間が経つと変形する可能性があります。
コイルが適切に水平になっていることを確認する方法
直定規 + 隙間ゲージ
平坦度をチェックするための伝統的かつ直感的な方法です。
I-ユニットのレーザースキャン
このシステムは、シート全体の最高点と最低点を色分けされた等高線図に変換し、歪みや凹凸をすぐに確認できるようにします。{0}}
当社では、高精度のデータ取得とリアルタイムの視覚出力が可能な統合レーザー スキャン技術を備えた検査ユニットを使用しています。{0}{1}{1}従来の直定規や隙間ゲージによる方法と比較して、このソリューションにより、手動測定を減らしながら、鋼板の迅速な全面平面度評価が可能になります。-
X-線残留応力分析装置
この機器は表面の格子歪みを測定し、残留応力レベルを定量的に読み取ります。
X-線回折の原理に基づいて、分析装置は材料の結晶格子の間隔の変化を検出し、応力状態を判断します。表面層と表面近くの層の両方の残留応力を迅速に測定できます。-レーザー スキャンなどのテクノロジーと組み合わせると、コイル レベリング マシンに継続的で正確な応力データが提供されます。これにより、エンジニアはレベリング パラメータを動的に調整し、ロールマークや微小亀裂の原因となる過剰なレベリングを防止しながら、製品の品質と生産効率の両方を向上させることができます。-
よくある誤解: コイルのレベリング ≠ 単にコイルを平らにすること
「圧力をかければかけるほど、良い結果が得られます。」
過度の塑性変形は、表面にロールマークを残し、さらには微小亀裂を引き起こす可能性があります。
「一度水平にすれば、ずっと大丈夫です。」
高温溶接や追加のスリットなどのプロセスの後、内部応力が再び発生する可能性があるため、二次レベリングが必要になります。
「薄いシートはレベリングの必要がありません。」
通常、薄い材料は残留応力が低いですが、レーザー切断などの精密プロセスでは、エッジの歪みが 0.5 mm でも十分に部品不合格の原因となる可能性があります。
コイルレベラーについてさらに詳しく知りたい場合、または特定のアプリケーションのニーズについて相談したい場合は、電子メールまたは QR コードをスキャンして、お気軽にお問い合わせください。お客様の要件に合わせたワンストップ ソリューションを喜んで提供させていただきます。-
以上がコイルレベラーの概要と分析でした。それは単なる「平坦化マシン」ではなく、むしろ「ストレスリライター」です。正確に制御された曲げと測定可能なスプリングバックを通じて、金属内の目に見えない内部応力を徐々に再配分し、隠れた応力マップを段階的に滑らかにします。これにより、真の「ゼロベースライン」の平面が作成され、切断、曲げ、溶接など、あらゆる下流プロセスに安定した基盤が提供されます。-
コイルレベリングマシン以外にも、
スリッティングライン
線の長さに合わせてカット

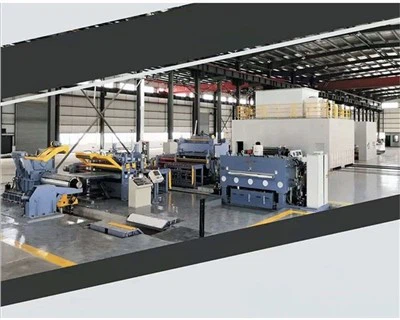

ブランキングライン
